在业务规模尚小的时候，一个 Kubernetes 集群往往能撑起所有服务。但随着业务的扩张、多区域部署或故障域隔离的需求出现，多集群架构便成了必然选择。然而，集群一旦多了，新的问题就浮出水面：如何让分散在不同 Kubernetes 集群中的服务像在同一个局域网里一样方便、高效地通信？传统的 Ingress 暴露或者 VPN 方案，要么管理复杂，要么性能堪忧。Cilium Cluster Mesh 的出现，正是为了解决这个棘手的跨集群通信问题。本文将深入探讨 Cilium 如何利用 eBPF 技术，打通多个集群之间的网络脉络。

前置信息

现在的 Cilium Cluster Mesh 还不支持混合模式（v1.17），官方说会在 Cilium 1.19 (~Q1 2026) 支持混合模式。

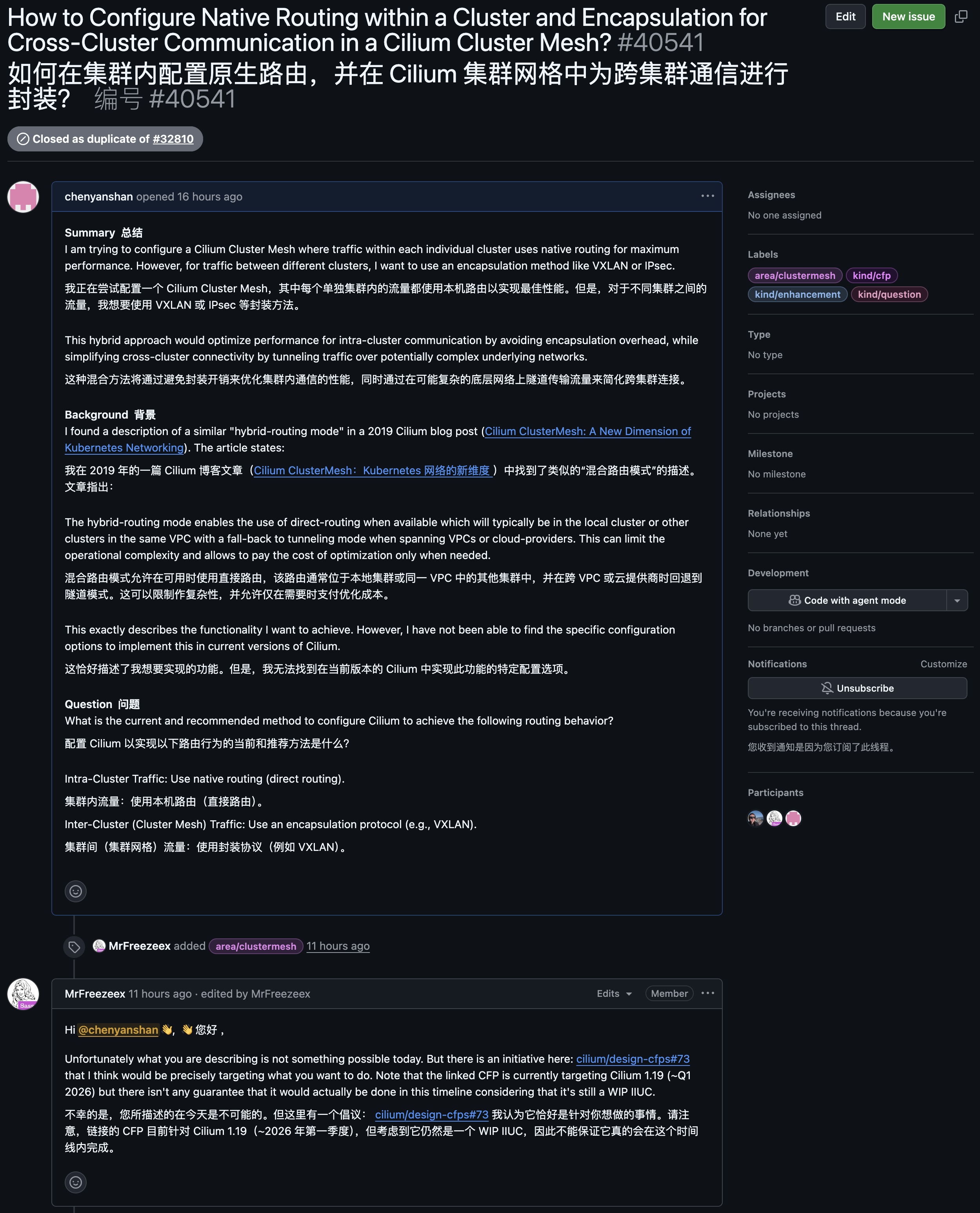

Issue：How to Configure Native Routing within a Cluster and Encapsulation for Cross-Cluster Communication in a Cilium Cluster Mesh?

一、Cilium Cluster Mesh 是什么

Cilium Cluster Mesh 是 Cilium 提供的一种多集群解决方案。它能够将多个独立的，以 Cilium 为 CNI 的 Kubernetes 集群连接成一个“网格”（Mesh），使其在网络层面如同一个统一的大集群。在最优配置下，跨集群 Pod 间的通信性能几乎能与集群内通信相媲美。

这种模式不仅能有效隔离故障域，还为实现灰度发布、蓝绿部署等高级发布策略提供了一个新的方案。

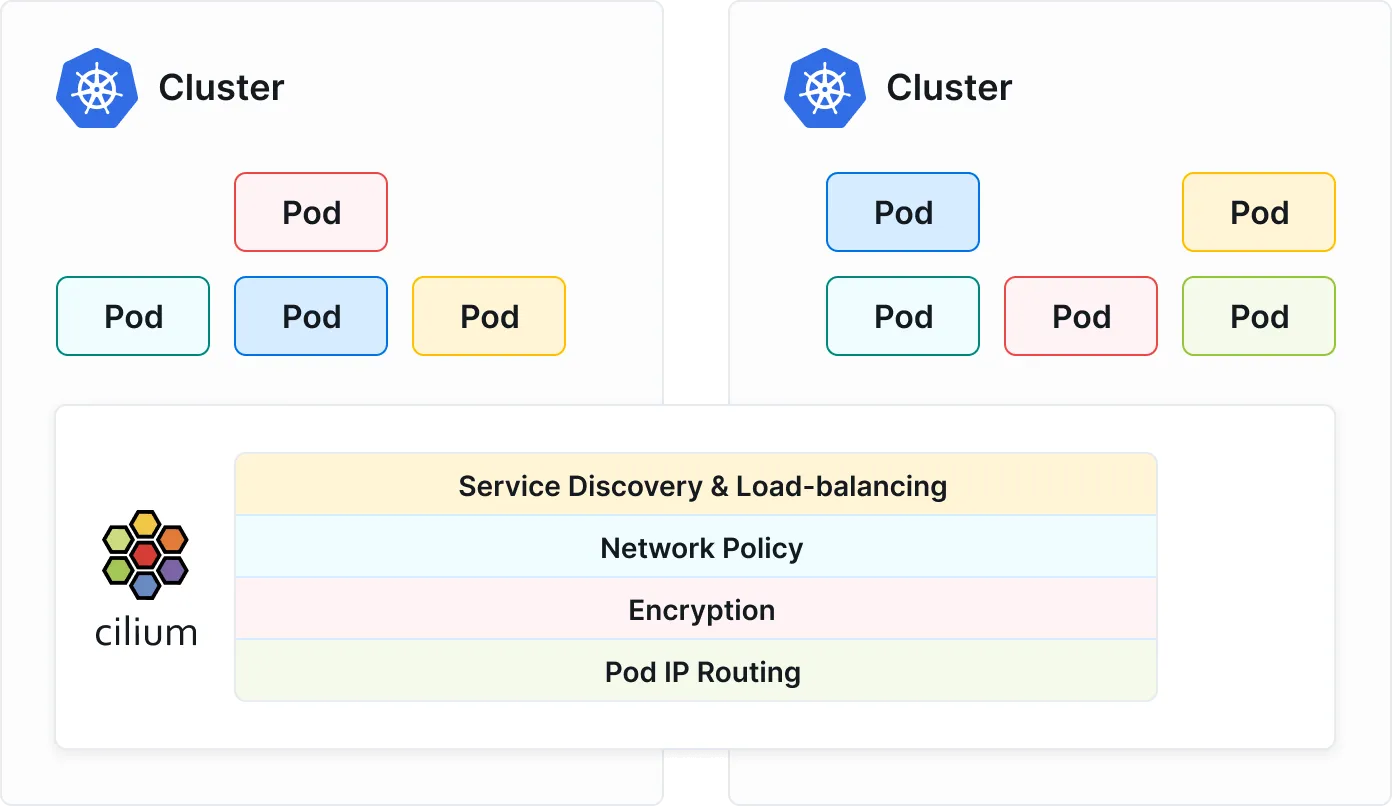

借用一下官方的解释（上面的图也是官方文档中摘的。）：

• 高可用性和容错性： Cluster Mesh 提高了服务的高可用性和容错能力。它支持在多个区域或可用区中运行 Kubernetes 集群。如果资源暂时不可用、某个集群配置错误或因升级而离线，它能够将操作切换到其他集群，确保服务始终可用。
• 透明服务发现： Cluster Mesh 自动化了 Kubernetes 集群间的服务发现。通过使用标准的 Kubernetes 服务，它会自动将不同集群中同名同命名空间的服务合并为一个全局服务。这意味着您的应用程序可以跨集群发现和交互服务，极大地简化了跨集群通信。
• 无感知 Pod IP 路由：Cluster Mesh 能在原生性能下处理多个 Kubernetes 集群之间的 Pod IP 路由。通过使用隧道传输或直接路由，它绕过了任何网关或代理的需要。这使得你的 Pod 能够无缝跨集群通信，从而提升整体的微服务架构效率。
• 跨集群共享服务： Cluster Mesh 允许在所有集群之间共享诸如密钥管理、日志记录、监控或 DNS 等服务。这可以减少运营开销，简化管理，并保持租户集群之间的隔离。
• 统一网络策略执行：Cluster Mesh 将 Cilium 的第 3 层-第 7 层网络策略执行扩展到网格中的所有集群。它标准化了网络策略的应用，确保在整个 Kubernetes 部署中采取一致的安全方法，无论涉及多少个集群。

二、Cilium Cluster Mesh 原理

Cilium Cluster Mesh 的架构遵循数据平面和控制平面两个部分。

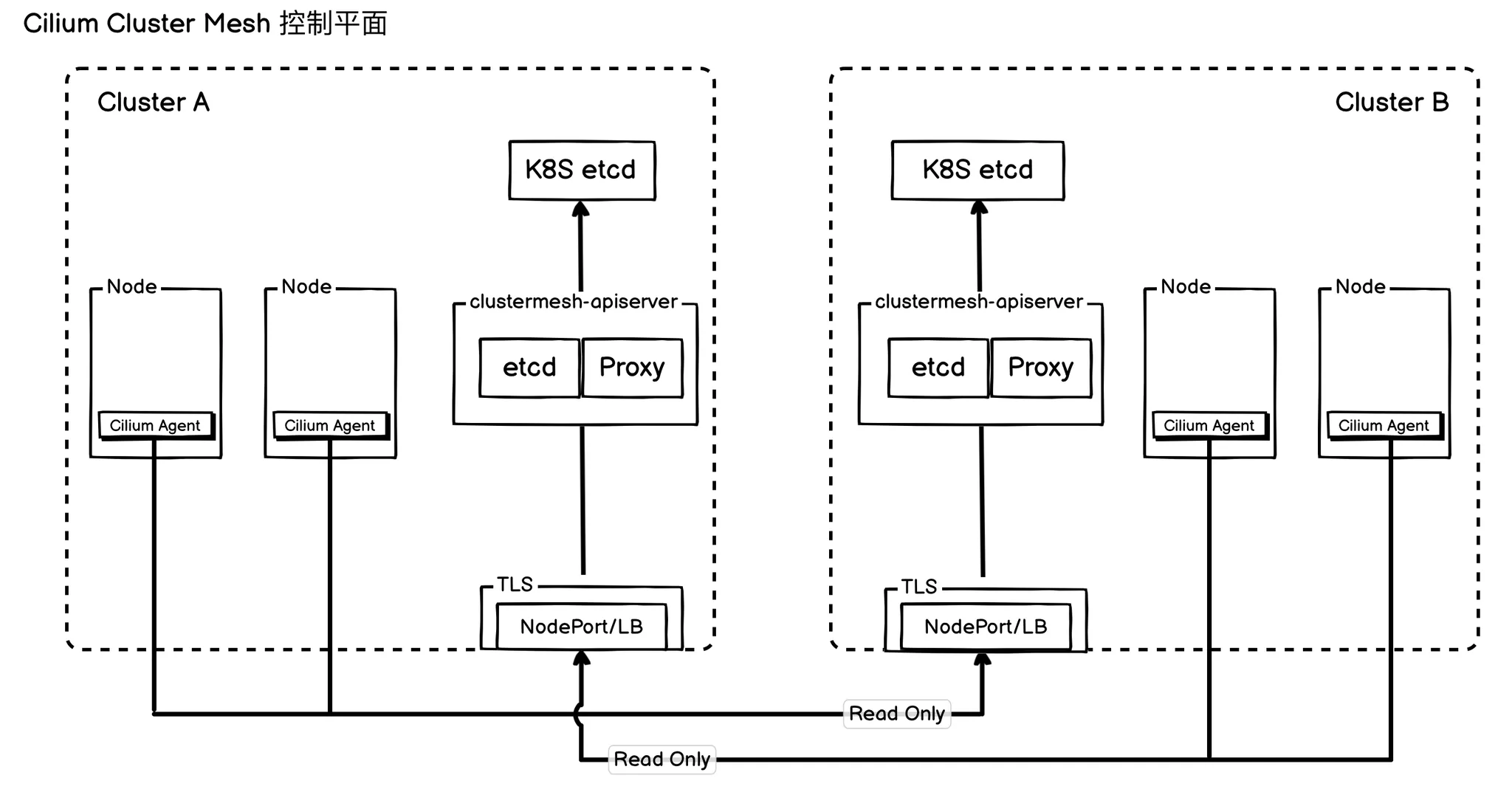

控制平面

控制平面会提供所有 Pod 的信息。

在开启 Cilium Cluster Mesh 功能的集群，每个集群都会启动一个 clustermesh-apiserver，Cluster 里面会有两个容器，一个是 etcd ，一个是 Proxy，etcd 中存储着集群的特定信息，clustermesh-apiserver 通过 NodePort/LB 类型的 Service 对外提供服务。

当多个 Cluster 组成了 Mesh 的时候，各个集群的节点的 Cilium Agent，都会通过 TLS 连接到其他集群的 clustermesh-apiserver，并以只读的方式“监听”和“复制”相关的元数据。

clustermesh-apiserver 提供的数据包含：

• 全局服务 (Global Services): 哪些 Service 开启了 Mesh 级别的负载均衡，且负载均衡策略是什么。
• 身份和端点 (Identities & Endpoints): Identitie 是实现网络策略的基础，Endpoint 是 Pod 信息。
• 节点信息 (Nodes): Cluster Mesh 中所有节点的 IP 信息和其拥有的 PodCIDR 信息，用于建立跨集群的节点间网络连接。
• 网络策略 (Network Policies): 具体的网络策略信息，需要在 Mesh 内部进行同步。

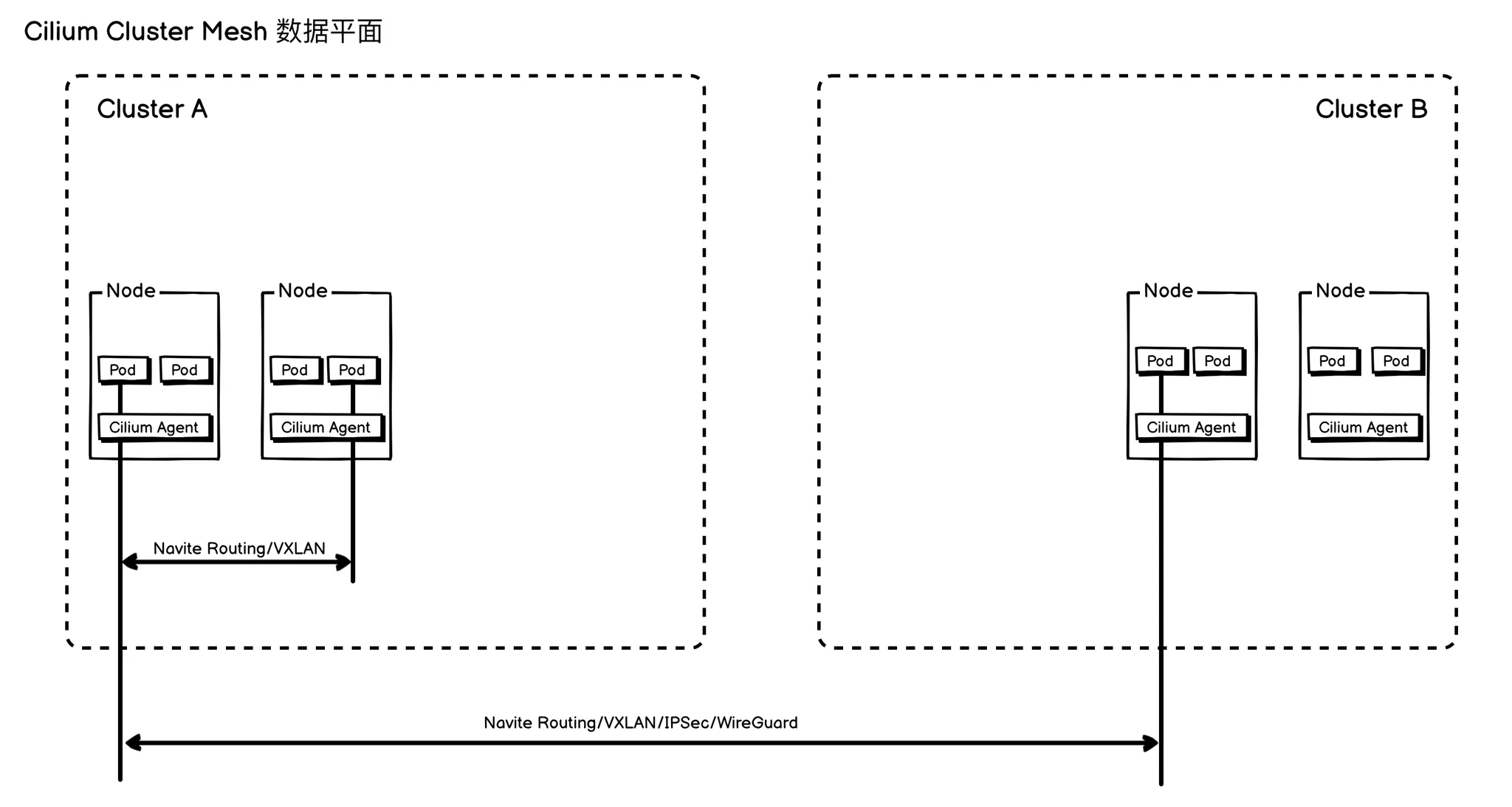

数据平面

Cilium 的数据平面是执行网络转发、安全策略和负载均衡的核心引擎。它由两部分构成：

• Cilium Agent：在每个节点上运行的守护进程。
• eBPF 程序：由 Agent 动态加载到 Linux 内核中，用于高速处理网络数据包。

数据平面的核心职责是：从控制平面（clustermesh-apiserver）同步所有集群的 Pod、服务和策略信息，并在数据包的收发路径上，高效地执行以下关键功能。

数据平面的作用：

• 高效负载均衡：让 CIlium 能在 Pod veth-pair tc ingress hook（from_container） 处或者 Socket 层（kubeProxyReplacement），就能把目标地址为 Global Service 的报文的目标 IP 改为其他集群的 Pod IP ，实现高效且便捷的跨集群负载均衡。
• 跨集群网络策略：Cilium 将多个独立的 Kubernetes 集群整合成一个逻辑上统一的网络策略域，允许您像在单个集群内一样管理跨集群流量。其实现方式根据网络模式有所不同：
  • 在 Overlay 模式下：当数据包离开源 Pod 时，eBPF 程序会将源 Pod 的安全身份（Cilium Identity）直接编码到封装的报文中。当数据包到达目标节点时，该节点的 eBPF 程序会解码出这个身份，并据此执行相应的网络策略。
  • 在 Underlay 模式下：Pod 间的通信直接使用底层网络路由，报文中不携带身份信息。当数据包到达目标节点后，在转发给目标 Pod 之前，该节点的 eBPF 程序会查询已同步的全局身份信息（源自 clustermesh-apiserver），以此识别源 Pod 的身份，并根据网络策略决定是放行还是丢弃该数据包。
• 透明加密： 数据平面支持通过 IPsec 或 WireGuard 协议，对所有跨越集群边界的流量进行自动、透明的加密与解密，无需修改应用代码即可保障通信的机密性和完整性。

结合描述：

• 分布式信息同步：首先，在每个成员集群中都会部署一个名为 clustermesh-apiserver 的核心组件。它负责收集并存储该集群内的 Pod、Service、Node、Identity 标识以及相关的网络策略信息。
• 构建全局视野：随后，所有节点上的 Cilium Agent 会通过安全的 TLS 加密连接，从所有集群的 clustermesh-apiserver 中拉取信息，并将信息存储在当前节点的 eBPF map 中。这样，每个 Agent 就获得了整个 Cluster Mesh 的全局网络视野。
• eBPF 流量重定向：当 Pod 发起请求时，其网络报文会被内核中的 eBPF 程序高效拦截。如果请求的目标是一个全局服务（Global Service），eBPF 会绕过传统的 Service 代理，利用 DNAT 技术直接将目标 IP 改写为后端某个具体 Pod 的 IP。这个 Pod 可能在当前集群，也可能位于其他远程集群。这一步是 Cluster Mesh 的关键，因为它在 Cilium 层就实现了将 Pod → Service 的通信路径转变成了Pod → Pod 直连通信。
• 双向策略执行：最后，在报文离开源节点前和进入目标 Pod 前，Cilium 都会进行严格的策略校验，根据预设的网络策略（Network Policy）来决定是放行还是拦截该流量，确保了端到端的安全。

三、Cilium Cluster Mesh 路径模式

正如集群内部需要 Overlay 或 Underlay 网络来实现 Pod 间通信一样，Cluster Mesh 也必须在集群之间建立可靠的通信链路。

具体采用哪种组网方案，则取决于现有条件，例如各集群间的网络连通性以及基础设施的限制。基于这些因素，Cluster Mesh 提供了隧道（Tunneling）和原生路由（Native Routing）等多种灵活的连接模式供用户选择。

Cluster Mesh 有一些基础要求：

• 所有集群必须配置为相同的网络模式。
• 所有集群和所有节点中的 PodCIDR 范围必须不冲突且具有唯一的 IP 地址。
• 所有集群中的所有节点必须能够网络直达。

需要注意的是，所有集群必须配置相同的网络模式，并不只是 Cluster 内部，当需要在整个 Cluster Mesh 范围使用 IPSec 或者 WireGuard 进行封装时，Cluster 内部 Pod 间通信也需要先配置 IPSec 或者 WireGuard 封装。

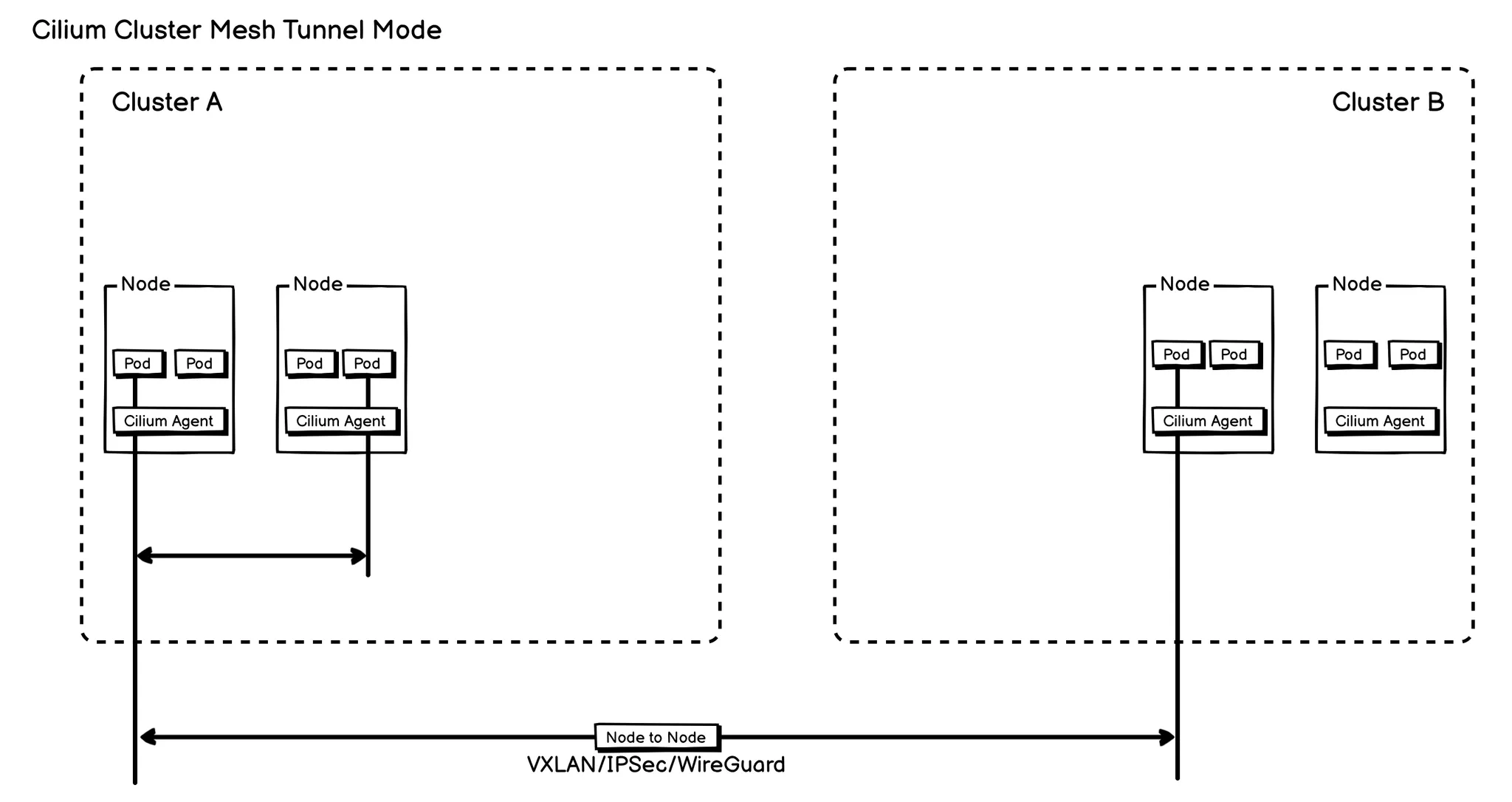

隧道模式 (Tunnel Mode)：

在 Cluster Mesh 采用 Overlay 模式时，报文会经过封装，其外层网络头体现为 Node IP 到 Node IP 的通信。因此，在这种模式下，对网络的基本要求被简化为：只需保证节点（Node）与节点之间能够互相访问即可。

通信策略

• 非加密情况 如果在 Cluster Mesh 层面不指定加密配置（即 Pod 跨集群通信不加密），那么跨集群通信便会采用与集群内部完全相同的通信策略，无论是 Native Routing 还是 VXLAN 模式。
• 加密情况 启用跨集群加密有一个明确的前提条件：集群内部的网络本身必须已经配置为 IPSec 或 WireGuard 模式。只有在此基础上，Cluster Mesh 才能同样启用 IPSec 或 WireGuard 进行跨集群加密通信。

隧道模式总结

将 VXLAN、IPSec 或 WireGuard 用作 Cluster Mesh 的通信模式，我们将其统称为隧道模式。

在隧道模式下，底层网络只会看到发生在节点与节点之间的通信。这样一来，虽然报文封装增加了网络开销，但也极大地降低了对网络的要求——只需保证 Cluster Mesh 内的所有节点间能够互相通信即可。

优缺点：

优点：

• 简化网络要求: 无需底层网络支持 Pod IP 的路由。只需确保各集群的所有节点之间网络互通，极大降低了网络配置的复杂性。
• Pod IP 地址透明: Pod 的 IP 地址对底层网络是不可见的，网络设备只会看到节点 IP 之间的流量。这有助于简化防火墙规则的配置，并能有效避免云环境中 VPC 的 IP 地址冲突问题。

缺点：

• 性能开销与吞吐量下降: 报文封装会增加额外的网络头（Overhead），这会占用一部分带宽，从而降低网络的理论最大吞吐量。在标准 MTU（1500字节）环境下，这种性能损耗比在巨型帧（Jumbo Frames, 9000字节）环境下更为显著。
• 依赖硬件卸载功能: 为了避免因封装和解封装操作（如校验和计算、分段）消耗大量 CPU 资源，隧道模式高度依赖网络接口（NIC）的硬件卸载（Hardware Offload）功能，例如校验和卸载（Checksum Offload）和分段卸载（Segmentation Offload）。幸运的是，现代服务器硬件已普遍支持这些功能。

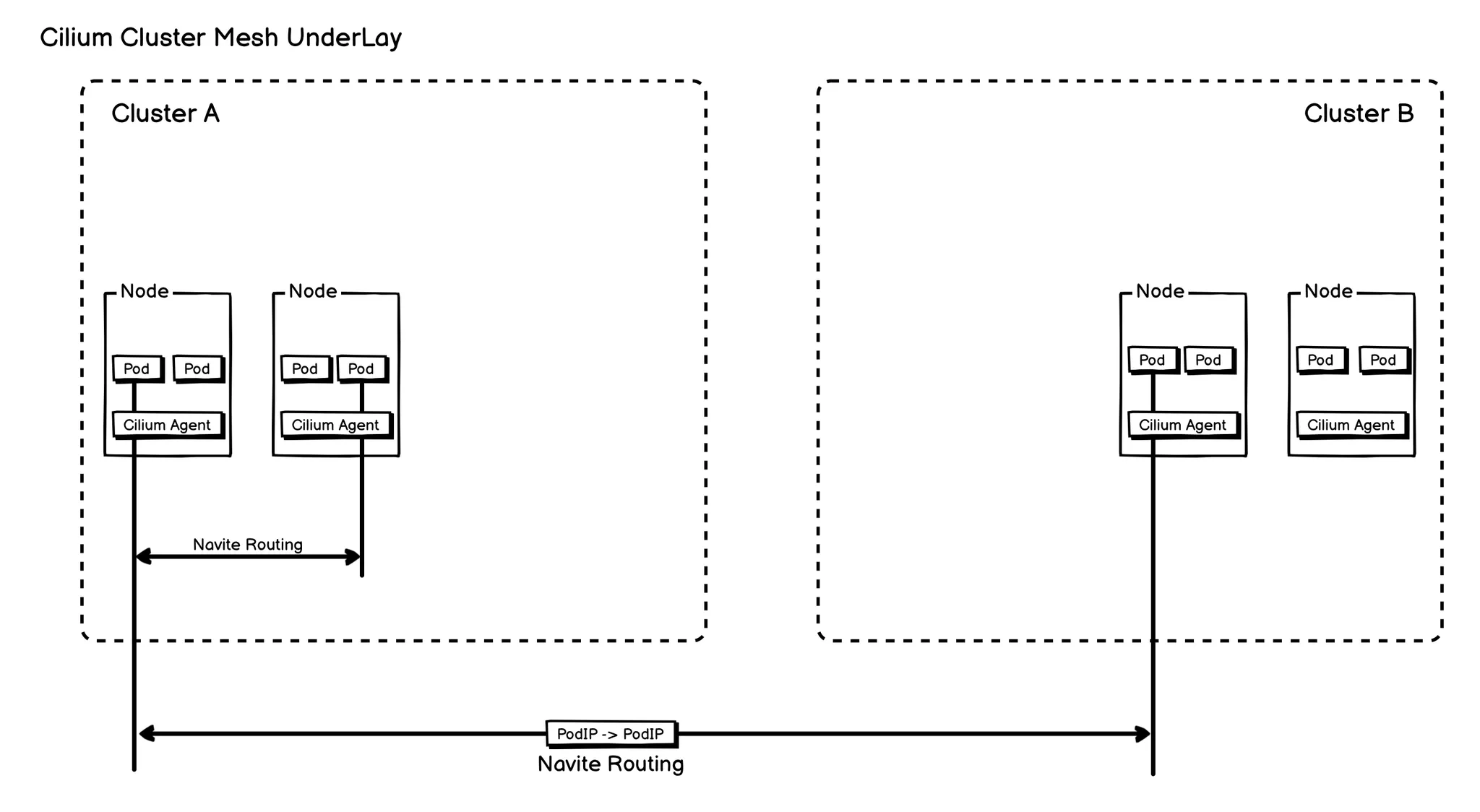

原生路由（Native Routing）：

要使用原生路由模式的 Cluster Mesh，必须满足以下先决条件：

1. 集群内部模式：所有成员集群的内部网络模式必须是 Native Routing。
2. CIDR 覆盖：所有集群的 Pod IP 地址范围（PodCIDR）都必须被 ipv4NativeRoutingCIDR 这个配置参数所覆盖。
   • 重要说明：任何目标地址不在 ipv4NativeRoutingCIDR 范围内的流量，都会被 Cilium 进行 SNAT（源地址转换），伪装成节点 IP 发出。在大规模流量下，这会因conntrack表的维护和地址转换本身带来显著的性能损耗。
3. 底层网络能力：底层网络基础设施必须具备直接处理和转发 Pod 到 Pod 流量的能力。

通信原理：

由于 Cilium 将路由责任交给了底层网络，实现 Pod IP 在整个 Mesh 内互通主要有两种方案，具体取决于集群间的网络拓扑。

方案一：集群位于同一 L2 网络

当所有需要互联的集群节点都位于同一个二层（L2）广播域时（例如，同一个VLAN），可以采用较为简单的静态路由方案。

• 工作原理：通过启用 auto-direct-node-routes=true 配置，Cilium 会自动在每个节点上添加静态路由规则。这些规则会指明其他集群的 PodCIDR 应通过其对应的节点 IP 来访问。
• 报文流转：这样，当一个 Pod 发往其他集群的 Pod 时，报文在离开源节点后，能够在 L2 网络中被直接转发到目的 Pod 所在的目标节点，实现了 Pod 到 Pod 的直接通信。

方案二：Cilium 通过 BGP 通告 PodCIDR

当集群分布在不同的网络（例如，不同的数据中心、VPC），彼此之间通过三层（L3）路由器连接时，静态路由不再可行，此时需要动态路由协议。

• 工作原理：利用 BGP 让每个集群的 Cilium Agent 作为 BGP Speaker，向其上层网络 BGP 路由反射器宣告自己所负责的 PodCIDR。
• 报文流转：上层路由器通过学习 BGP 路由，就能构建出完整的 Pod IP 路由表，获知每一个 PodCIDR 背后对应的节点信息。当一个跨集群的 Pod 报文到达路由器时，路由器能够根据这个全局路由表，在 L3 层面正确地将其转发到目标 Pod 所在的节点。

优缺点：

优点：

• 高性能：消除了隧道封装的开销（CPU 和网络带宽），提供接近物理网络的延迟和吞吐量。

缺点：

• 对底层网络依赖强：将配置复杂性转移到了网络基础设施，需要结合网络架构进行规划。

四：Global Service 跨集群 Pod

关于从 Global Service 到跨集群 Pod 的流量转发机制，上面其实已经说过一遍了，但是这里还是需要特别说明一下。

首先需要了解 Cilium 是如何使用 eBPF 替代 Kube-Proxy 的：Cilium：基于 eBPF 的 Kube-Proxy 替代方案

1. 标准路径：在 Kubernetes 中，Pod → Service → Pod 的流量转发通常由 Kube-Proxy 在节点内核中完成。
2. Cilium 的默认行为：在 Cilium 环境下，如果未启用 kubeProxyReplacement 功能，Cilium 默认也会沿用 Kube-Proxy 来处理上述流量。
3. 问题所在：然而，完全依赖 Kube-Proxy 的方式，会给 Cilium Cluster Mesh 的 Global Service功能带来实现上的困难，不但侵入性大，而且整个处理逻辑也不只是在局限在 CNI 层。
4. Cilium 的解决方案：为了确保 Global Service 正常工作，只要开启了 Cluster Mesh（集群网格），Cilium 就会进行干预。即使 kubeProxyReplacement 未开启，Cilium 依然会在数据包进入 Pod 的网络接口时（具体在 veth-pair 的 tc ingress hook 处），主动将 Global Service 的 IP 地址直接转换为最终目标 Pod 的 IP 地址。

总结语

总而言之，Cilium Cluster Mesh 通过同步 Service/Endpoint 与利用底层流量隧道技术，巧妙地构建了一个跨越多个 Kubernetes 集群的统一“扁平网络”。这不仅使得身处不同集群的服务能像邻居一样，通过标准 Service 名称直接通信，更将网络策略（Network Policy）的能力扩展至整个 Cluster Mesh，实现了统一的安全隔离与访问控制。最终，使用者可以忽略底层网络的复杂性，获得无缝且安全的跨集群服务体验。
