站在运维的角度理解 TCP connect 和 TCP 状态

准备写一个 Linux网络调优，忽然想到很多运维对TCP/IP协议不是很了解，网上的文章也基本不是站在运维的角度来讲述，而且很多有关TCP/IP三次握手，四次断开的文章都是错的(你没有看错，很多写的似很厉害的文章，都是错的)，所以还是准备自己写一篇，也加深自己的理解。

注：本文所有的Client和Server都是广义的，狭义的表示应该是一个套接字，也就是 ip:port

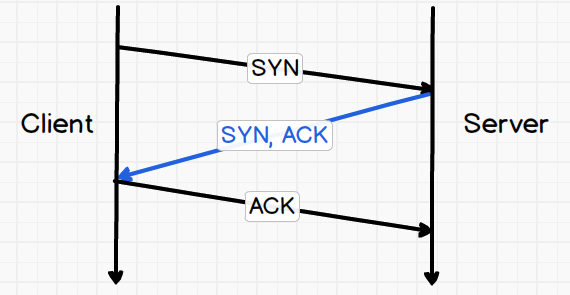

一、TCP 三次握手

第一步：

Client 会向 Server 发送一个有 SYN 标志位的TCP包，表示自己要建立TCP连接。

第二步：

Server 就会返回一个 SYN+ACK 包， ACK 是确认之前 Client 发送过来的 SYN 包， SYN 表示自己也准备好建立连接了。

第三步：

Client 会向 Server 发送一个有 ACK 标志位的 TCP报文，表示自己确认 Server 发送过来的带 SYN 标志位TCP连接请求

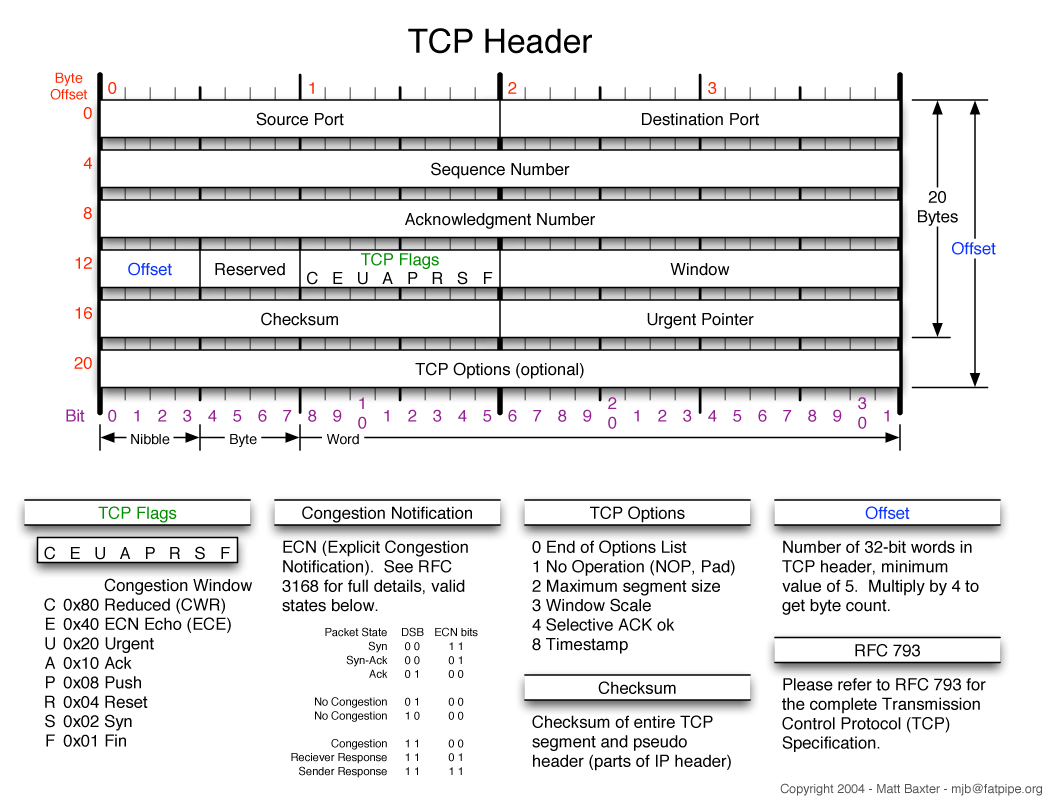

在这里要仔细说明一下。Acknowledgment number (确认序列号) 不是 ACK(Acknowledgment),这就是我一开始说的，很多人错的地方。上面我特意把Acknowledgment number 和 Sequence number 没有抹掉的原因。Acknowledgment number 和 Sequence number 就是序列号和确认序列号，用来确认序列的。而所谓的SYN、ACK。其实就是一个标志位。也就是下面图中的 TCP Flags，实际上就是六位二进制表示的。标志位所在位为0就是Not set，标志位所在位为1就是Set，从上面Wireshark抓的包也可以看出来。0x012不就是001010,对应下图不就是ACK + SYN吗。

(注: 上图我是从 images.Google.com 随便找的, 如有侵权请联系 [email protected], 立即更换….)

标志位解释(只解释对我们最有用的，相信太多人字多不看…)

同步标志位SYN：在建立连接是用来同步序号。SYN表示一个连接请求报文段。
确认标志位ACK：ACK表示这是一个确认的TCP包
终止标志位FIN：表明此报文段的发送端的数据已经发送完毕，并要求释放传输连接。在后面会出现

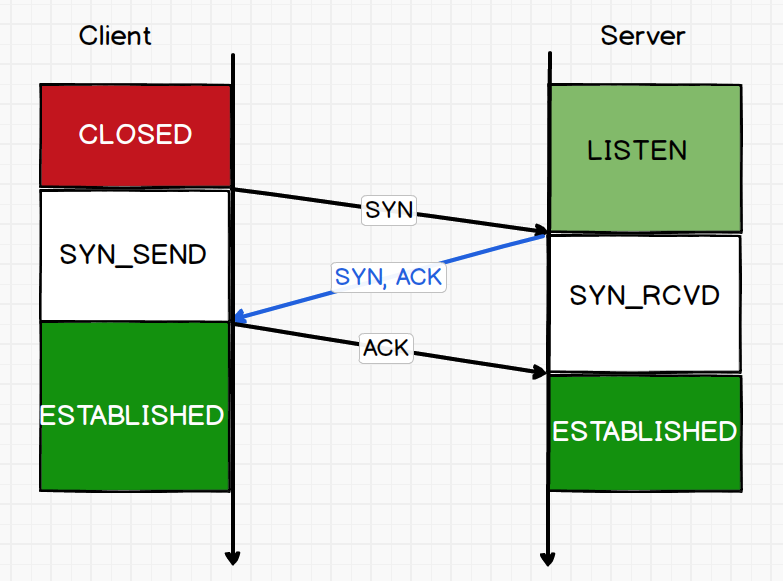

各状态解释：

CLOSED: 表示端口未被启用。
LISTEN: Server 先启动 Service， Server 就会进入 LISTEN 模式。相信大家已经看到过太多的 bind-address, Listen 配置了。这个就是监听状态。
SYN_RCVD: 和 SYN_SEND 一个发送，一个接收，还加上了 SYN 的关键词，相信一下就可以记得住，而且这个状态基本看不到。
SYN_SEND: 这个是Clinet独有状态，当然 Zabbix_server 向 Zabbix_Agent取数据的时候也会进入这个状态。到底怎么来的呢？可能有编程经验的童鞋容易理解。当Client打开连接Server的Socket的时候就会发送带SYN标志位的 TCP报文。然后就进入了这个状态，如果不理解就不需要理解了。就是Clinet发送了一个SYN TCP 报文给 Server 之后就进入了这个状态。
ESTABLISHED: 已连接，这个时候就应该是 Client GET POST 的时候了。

二、TCP connection `四次断开`

四次断开有两种情况，一种是 Client先断开，一种是Server先断开。为什么会出现这两种情况，后面会详细讲述，而且会进行测试，我们先讲述一下在标志位上面的通信

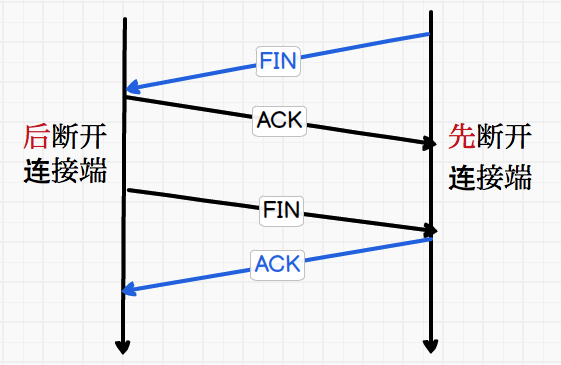

为了表达清楚意思，所以我就不使用 Server 和 Client，而上图所表示的也没有Client和Server，因为谁都可以先断开

第一步：

先断开端 向 后断开端 发送带 FIN 的TCP报文，表示自己要断开这个 TCP 连接

第二步：

后断开端 向 先断开端 发送带 ACK 的TCP报文，表示自己已经知道对方想要断开连接了。

第三步：

后断开端 向 先断开端 发送带 FIN 的TCP报文，表示自己已经准备好断开连接了，可能有童鞋要问，为什么这个FIN为什么不和上面那个ACK一起就发送过去了呢？两次分开发送不是增加开销吗？这是因为后断开端也需要准备啊。不能你说断开就断开吧，首先我得试一试能不能断开，确定能断开了，我就会发送FIN确定。

第四步：

先断开端 向 后断开端 发送带 ACK 的TCP报文，确认自己已经断开连接，你也可以断开连接了。

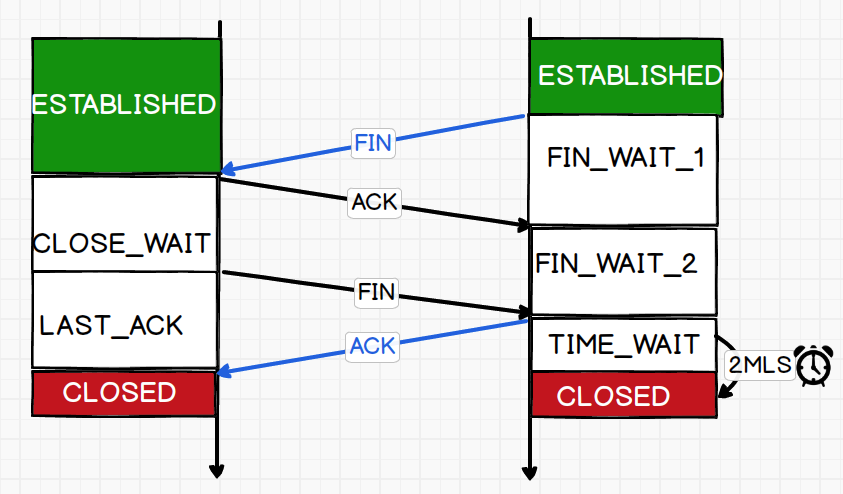

我们看一下各状态的状态图：

解释：

FIN_WAIT_1: 这个就是先断开端发送了FIN状态码之后出现的状态。在程序层面来看，就是Close Scoket.因为后断开端会马上回复带ACK标志位的TCP报文确认，所以这个基本看不到。
FIN_WAIT_2: 在自己发送带FIN的TCP报文之后，其实就进入了FIN_WAIT，等待对方回复FIN,只不过中间有个ACK，所以就分为了FIN_WAIT_1和FIN_WAIT_2
CLOSE_WAIT: 这个表示Close wait。就是字面的意思。
LAST_ACK: 这个也是字面的意思。等待最后的ACK
TIME_WAIT: 这个是见的最多的。意思就是等待2MLS时长之后，就进入CLOSED状态。当然如果是在服务器上面，那么就是销毁了这个TCP连接，当然可以设置kernel参数让此TCP连接不销毁，然后重新被使用。

PS：

2MSL(Maximum Segment Life 报文最大生存时间)：TIME_WAIT状态停留的时间为2倍的MSL。这样可让TCP再次发送最后的ACK以防这个ACK丢失（另一端超时并重发最后的 FIN），MSL过长会导致无用TIME_WAIT过多，大量的Time_wait会带来一些不好的影响，每个TCP连接都有自己的Transmission Control Block，也就是数据结构，在TIME_WAIT状态的时候这个数据结构还没有被释放。

$ sysctl net.ipv4.tcp_fin_timeout  /* 查看MSL */
net.ipv4.tcp_fin_timeout = 60
$ cat /proc/sys/net/ipv4/tcp_fin_timeout  /* 查看MSL */
60
$ sudo vim /etc/sysctl.conf
net.ipv4.tcp_fin_timeout = 20  /* 后面数字可以根据情况来 */
$ sudo sysctl -p

三、运维角度的延伸

3.1 HTTP持久连接(keepalive)

最后到了解释上面为什么是先断开连接和后断开连接了。

HTTP1.0的时候，HTTP协议是没有HTTP持久连接 (keepalive，在后面会不加区别的使用keepalive和持久连接)这个概念的，基本传输一个Resocurce，就需要建立一次连接。HTTP 1.1默认启用的HTTP持久连接能够在keepalive_timeout前省去每次传输报文都要建立TCP连接(三次握手)的时间和开销.

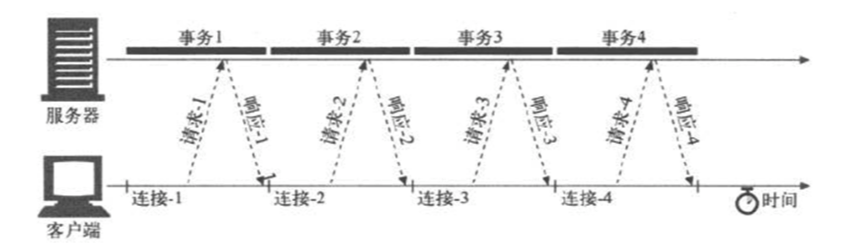

非持久连接：

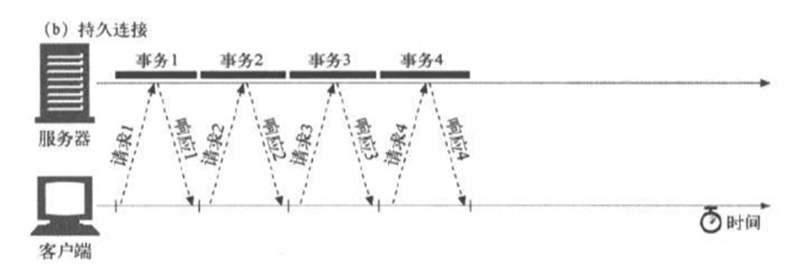

持久连接(少了TCP的三次握手和四次断开)：

(注: 上图我是从 images.Google.com 随便找的, 如有侵权请联系 [email protected], 立即更换….)

HTTP1.0基本可以忽略了，所以这里就出现keeplive_timeout就是关键，也就是说Server和Client谁keeplive_timeout先到期，谁就发送FIN TCP报文以断开连接。

3.2 `keepalive_timeout` 测试

HTTP keep-alive connection timeouts
Firefox: 约115秒(定义在about:config中的network.http.keep-alive.timeout)
Chrome:  约320秒
Opera:   约120秒
MSIE:    约60秒(可以在注册表中自定义)
https://support.microsoft.com/en-us/kb/813827

Nginx:   默认值65秒(keepalive_timeout 65s)

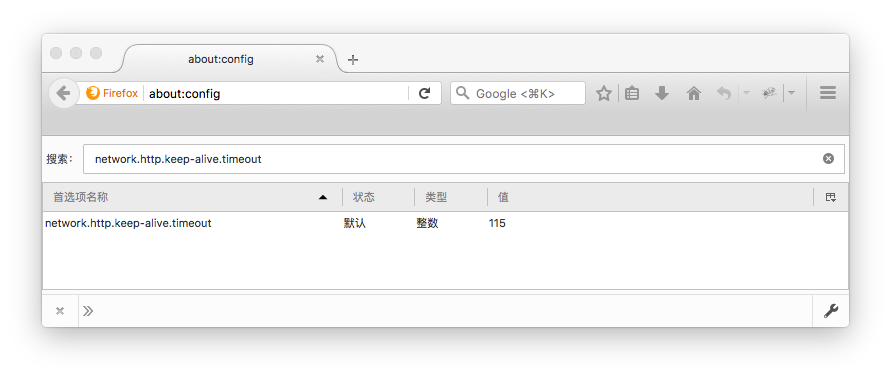

Firefox 默认 HTTP connection keep-alive timeout: 115s Firefox 在 about:config 中的 network.http.keep-alive.timeout 可以进行修改

Nginx 可以在 /etc/nginx/nginx.conf 配置配置项 keepalive_timeout 来调整默认 HTTP connection keep-alive timeout

$ vim /etc/nginx/nginx.conf
	keepalive_timeout  65;   /* 可以任意修改 */

当Nginx HTTP connection keep-alive timeout 为默认的 65s,使用默认设置的Firefox来访问Nginx，测试是否是Server端先断开TCP连接，能否出现 120S (2MSL) 的 TIME_WAIT

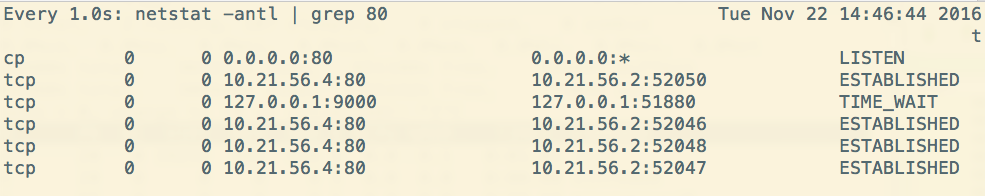

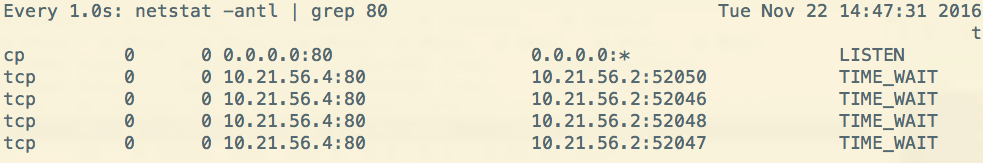

和预料中的一样，出现了TIME_WAIT:

测试将 Nginx 超时时长调整为 120s, 看是否不出现TIME_WAIT

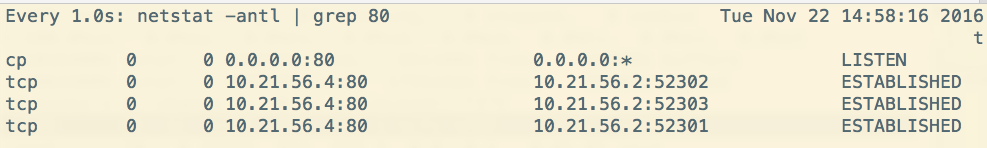

经过测试，120s无用，设置成130s然后出现Client先断开连接。

如果也是运维，在这个地方就应该思考一下，上面的测试到底说明了什么。

3.2 自定义是否启用 `keepalive_timeout`

上面说HTTP1.1默认启用的是keepalive。HTTP Hearder中的Connection可以控制,当Connection为close的时候，就是短连接，当Connection为keepalive的时候，就是使用长连接。Client可以设置，Server也可以设置。

先测试Client设置Connection: close，这里使用最简单的Telnet:

$ telnet 10.21.56.4 80
HEAD /index.php HTTP/1.1
Host: 10.21.56.4
Connection: close

HTTP/1.1 200 OK
Server: nginx/1.10.1
Connection: close

为了方便大家查看,我把不是很重要的信息全部都删除掉了。上面就可以很清楚的展示，当Connection 为 close的时候，双方都会协商使用短连接。

在Server上面进行观测：

netstat -antl | grep 80 | awk '/^tcp/{sum[$NF]++}END{for (i in sum) {printf "%-20s %d\n",i,sum[i]}}'
TIME_WAIT            1
LISTEN               1

发现有一个连接进入TIME_WAIT,也就是说就算是Client协商使用短连接，主动断开连接的还是Server

使用Firefox访问网站， Nginx HTTP响应报文的 Hearder

HTTP/1.1 200 OK
Server: nginx/1.10.1
Connection: keep-alive

在Server端将keepailve_timeout设置为0 $ vim /etc/nginx/nginx.conf keepalive_timeout 0;

使用Firefox访问网站， Nginx HTTP响应报文的 Hearder

HTTP/1.1 200 OK
Server: nginx/1.10.1
Connection: close

到这里大家肯定对运维需要掌握的TCP/IP部分有了深入的了解。也能看懂netstat -antl中的那些 TCP 状态到底是什么含义了。后面会在此文的基础上讲述一下网络调优。

参考资料：

The TCP/IP Guide - TCP Connection Establishment Process: The “Three-Way Handshake”

The TCP/IP Guide - TCP Connection Termination

Wikipedia - Transmission Control Protocol

《TCP/IP详解卷一：协议》
